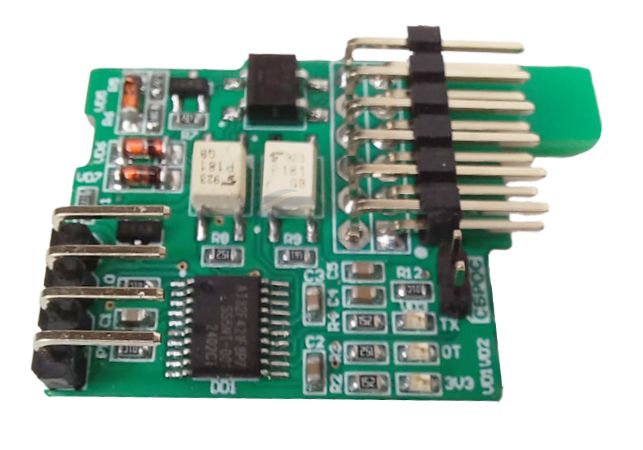

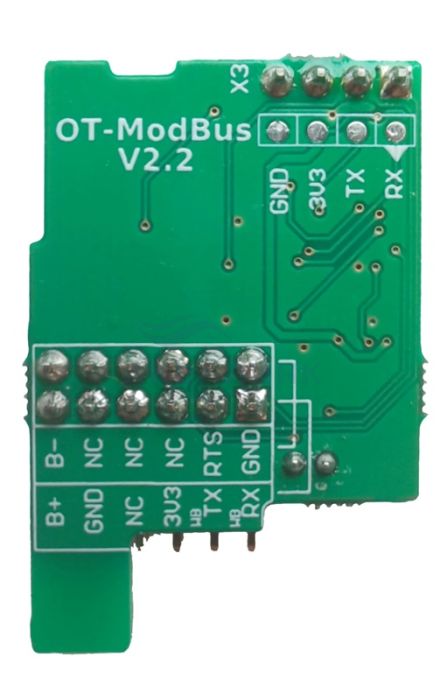

Шлюз OpenTherm – Modbus NEVOTON BCG-1.0.3-W предназначен для работы в качестве платы расширения контроллера WirenBoard 6/7/8 и используется для дистанционного управления котлом (газовым или электрическим) системы отопления, а, следовательно, и температурой воздуха в помещениях дома.
Устройство осуществляет:
удаленное управление котлом через контроллер Wiren Board 6/7/8 системы автоматизации;
сбор данных с подключенных к нему по протоколу Opentherm котла;
задание желаемого значения температуры теплоносителя системы отопления, либо желаемого значения комнатной температуры;
задание «предустановленной» климатической кривой;
удаленный контроль состояния (в т.ч. кодов возникающих ошибок) и параметров работы котла, поддерживающего протокол OpenTherm.
Характеристики питания Устройства:
Номинальное напряжение питания Устройства............. 3,3 В;
Род тока.................................................................................постоянный;
Максимальный потребляемый ток, не более...................0,05 А;
Массогабаритные показатели:
Габариты, не более...............................................................39х26х9 мм;
Масса, не более.....................................................................30 г;
Климатические условия при эксплуатации:
Температура воздуха............................................................от + 5 до + 40 °С;
Влажность, не более.............................................................80 % (при + 25 °С);
Настройки интерфейса UART:
Скорость передачи данных.................................................19200 бод (задано по умолчанию);
Количество стоп-бит............................................................1;
Контроль четности ..............................................................без контроля четности (задано по умолчанию);
Бит при передачи.................................................................8;
Настройки протокола Modbus
Адрес устройства по умолчанию........................................12;
Тип Modbus соединения......................................................Modbus RTU;
Оптимальная частота опроса Устройства..........................1 раз в с.
