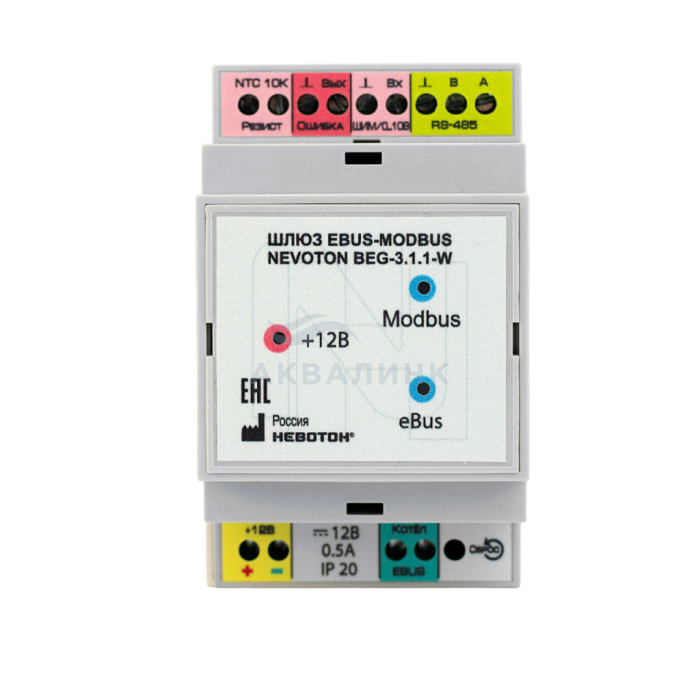

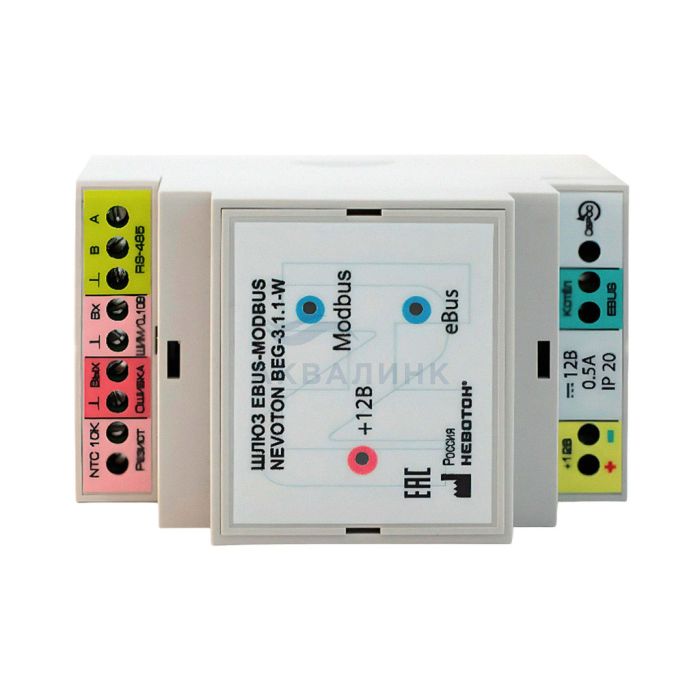

Шлюз еBus-Modbus NEVOTON BEG-3.1.1-W предназначен для удаленного управления котлами отопления фирм Protherm и Vaillant, оснащенных шиной eBus. Устройство интегрируется в системы автоматики под управлением ПЛК, работающих по протоколу Modbus RTU RS-485: Wirenboard, ОВЕН ПЛК63/73, SIEMENS SIMATIC, контроллеры Allen-Bradley, Rockwell Automation, Schneider Electric, Omron и др. С помощью шлюза вы можете удаленно отслеживать состояния котла: наличие и код ошибок и т.д.
Режимы работы
1. Под управлением внешнего термостата. В этом случае шлюз подключается к шине eBus, соединяющей термостат и котел. Шлюз принимает пересылаемые по шине eBus данные от внешнего термостата (например: команды или значения параметров). Подключение к контроллеру системы автоматики по интерфейсу RS-485.
2. Работа в качестве термостата. Шлюз подключается непосредственно к котлу по шине eBus, а к контроллеру по проводному интерфейсу RS-485. В этом режиме управление котлом может осуществляться либо чтением/записью регистров Modbus, либо через проводной сигнал ШИМ амплитудой 0-10 В и частотой 1 кГц.
Внимание! Один шлюз работает только с 1 котлом!
Питание - 12В, 0,5 А, род тока - постоянный;
протокол Modbus RTU;
интерфейс - RS485;
монтаж на DIN-рейку;
работа с внешним/встроенным термостатом;
мониторинг состояния котла, наличие и тип ошибок;
в комплекте датчик температуры NTC10k влагозащищенный;
шина еBus;
вход ШИМ с частотой 1 кГц и напряжением 0-10 В;
гарантийный срок 12 месяцев.
